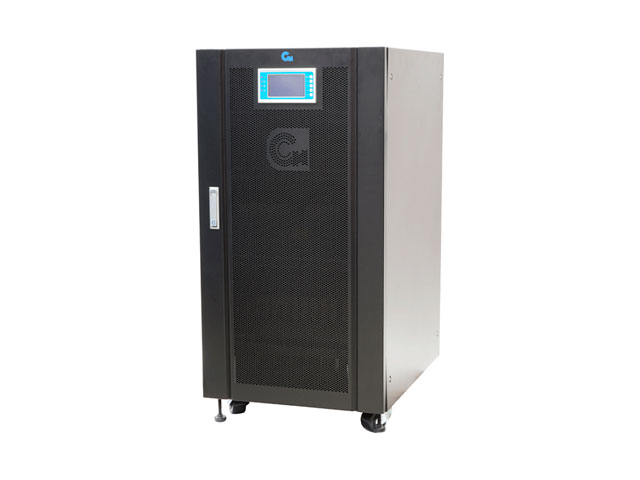

ИБП СИП380А 20 кВА СИП380А20БА.9-33/2АГ
ИБП СИП380А 20 кВА СИП380А20БА.9-33/2АГ
Онлайн ИБП СИП380А20БА.9-33/2АГ двойного преобразования с трехфазным входом и выходом полной мощностью 20 кВА с установленными двумя аккумуляторными группами. Выходной коэффициент мощности 0,9. Возможность параллельной работы до 4 ИБП. Совместимость с генераторными установками и высокая перегрузочная способность.
Цена по запросу
Технические характеристики СИП380А20БА.9-33/2АГ
| Общие | |
| Модель ИБП | СИП380А20БА.9-33/2АГ |
| Полная мощность, кВА | 20 |
| Активная мощность, кВт | 18 |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 3 фазы |
| Форм-фактор | Напольный |
| Гарантия | 24 месяца |
| Вход | |
| Номинальное входное напряжение | 380, 400, 415 В |
| Номинальный диапазон напряжений | 208 - 478 В |
| Диапазон входной частоты | 40 - 70 Гц |
| Номинальный входной ток | 29 ампер |
| Входной коэффициент мощности | ≥0.99 |
| Коэффициент нелинейных искажений на входе | ≤3% (100% нелинейная нагрузка) |
| Диапазон напряжений в экономичном режиме | ± 10% |
| Тип входного соединения | Клеммный терминал, 4х проводная система с заземлением |
| Выход | |
| Номинальное выходное напряжение | 380, 400, 415 В |
| Точность выходного напряжения | ± 2 % |
| Топология и форма выходного напряжения | онлайн ИБП с "чистой" синусоидой на выходе |
| Искажения выходного напряжения | ≤2% на линейной нагрузке |
| Выходная частота (режим работы от АКБ) | 50, 60 Гц ±0.2% |
| Выходной коэффициент мощности | 0.9 |
| Коэффициент пиковой нагрузки | 3:1 |
| Перегрузочная способность | При работе от электросети: до 110% - 60 минут, до 125% - 10минут, до 150% - 1 минута, свыше 150% переключение на байпас |
| КПД в режиме работы от электросети | ≥ 92,5% |
| КПД в экономичном режиме | 98% |
| Защита от всплесков напряжения | 4*150 джоулей |
| Фильтрация | встроенный фильтр |
| Тип выходного соединения | Клеммный терминал: 4х проводная система с заземлением |
| Обводная цепь (байпас) | |
| Тип байпас | Электронный и ручной сервисный байпас |
| Диапазон напряжений байпас | Максимальное напряжение: +15% (опционально +5%,+10%,+25% ), Минимальное напряжение: -45% (опционально -20%,-30%) |
| Диапазон частот байпас | ±10% |
| АКБ | |
| Наличие встроенных АКБ | Да |
| Тип аккумуляторных батарей | Свинцово-кислотные герметизированные с защитой от утечки |
| Количество встроенных АКБ | 2 группы х 32штуки 12В / 9Ач |
| Напряжение на шине постоянного тока | Стандартное устройство: ±216 В постоянного тока; опционально: ±192В, ±204В, ±216В, ±228В, ±240В |
| Время автономной работы (50% и 100% нагрузка) | 16 / 6 минут |
| Время перезаряда | 8 часов до 90% емкости |
| Режим заряда | Интеллектуальный трехступенчатый заряд с температурной компенсацией напряжения |
| Ток заряда | 5,7 ампер (опционально до 6 ампер) |
| Время переключения на батареи | 0 мс - с электросети на АКБ, 0 мс - с электросети на байпас |
| Защита батарей | Защита от переразряда, перенапряжения, короткого замыкания |
| Коммуникации и интерфейсы | |
| Интерфейсные порты | RS232/485 |
| Внутренний слот для карты управления | Cлот для карт SNMP и "сухие" контакты |
| Аварийное отключение (EPO) | Есть |
| ЖК-дисплей и индикация | Текстовый ЖК-дисплей и светодиодная индикация |
| Звуковая сигнализация | Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП |
| Рабочие условия | |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки |
| Температура хранения | -25°C ~ +55°C |
| Высота хранения над уровнем моря | 0 ~ 10000 метров (рекомендованная) |
| Класс защиты | IP20, опционально доступны другие исполнения |
| Тепловыделение в режиме работы от электросети | 2730 BTU/час |
| Уровень шума | менее 58 дБ |
| Физические характеристики | |
| Размер (Ш х Г х В), мм | 600х780х1200 |
| Размер упаковки (Ш х Г х В), мм | 739х919х1467 |
| Вес нетто, кг | 325 |
| Вес брутто, кг | 345 |
| Соответствие стандартам | |
| Безопасность | ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1 |
| ЭМС | ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8 |
