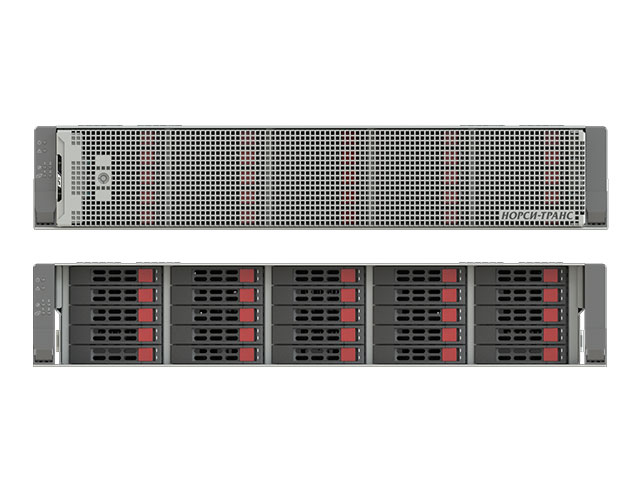

Описание полки расширения НОРСИ-ТРАНС JBOD-25
Полка расширения: JBOD-25 – двух-путевой дисковый массив с горячей заменой SAS-модулей ввода-вывода и модулей питания, поддержкой установки до 25 штук дисков 2’5 форм-фактора, сетевым Ethernet-управлением и диагностикой.
b>Назначение и применение:
- Системы хранения данных;
- Построение отказоустойчивых SAS-топологий в системах хранения данных.
Совместимые 2’5 жесткие диски: Western Digital, Seagate, Toshiba емкостью 1-8 Тбайт (в случае использования высокоемких SSD).
Характеристики SAS-модуля ввода-вывода:
- 4 порта miniSAS HD (2 – вход, дублированные, 2 – каскадирование, дублированные);
- 2 порта Ethernet управления (вход и выход на каскад);
- Горячая замена модулей.
Построение отказоустойчивых SAS-топологий:
- 2 шт. выделенных miniSAS портов для каскадирования подключений позволяют строить традиционные отказоустойчивые топологии с подключением к одному (на два многопортовых HBA/RAID) потребителю или двум независимым потребителям («классическая» схема);
- Подключение до 20 дисковых массивов в отказоустойчивую SAS-топологию.
Отказоустойчивая система мониторинга и управления:
В каждый SAS-модуль ввода-вывода встроен сетевой L2-коммутатор с 2х100 Мбит портами подключения: входной порт и выходной на каскадное подключение. Два установленных SAS-модуля ввода-вывода позволяют создать отказоустойчивую систему мониторинга и управления всей системой хранения данных, при этом используя кабельное подключение только к первому и последнему массиву – исключая необходимость создания дополнительной ЛВС-коммутации для управления и мониторинга. Через интерфейс управления настраивается IP-адрес каждого массива, через который доступен веб-интерфейс управления и диагностики шасси.
Электропитание:
- 1+1 блоки питания мощностью по 500 Вт включительно;
- Дисковый массив комплектуется блоком питания 220В или 48В по желанию Заказчика.
Удобство обслуживания и эксплуатации:
- Установка в типовые 19’ шкафы 600, 800 мм и выше (для 600 мм шкафов поставляется отдельный комплект рельсов);
- Исключение доступа к дискам, защитная панель, замок передней панели.
Полноценный монтажный комплект и фирменная транспортная упаковка «НТ»:
- Стандартные рельсы частичного выдвижения;
- Фирменная транспортная упаковка «НОРСИ-ТРАНС».
Технические характеристики полки расширения JBOD-25
| SAS-экспандер | 48 х SAS 12G каналов |
| Количество SAS 12G портов ввода-вывода | 4 шт с возможностью настройки: 2 дублированных порта – вход и 2 дублированных порта – на каскад |
| Тип жестких дисков | SAS 6/12G и SATA 3/6G |
| 100 Мбит Ethernet, количество портов | 2 |
| Горячая замена модуля ввода-вывода | Да |
| Максимальное количество дисков 3’5 (LFF) в передней кассете | 25 x SAS/SATA/SSD |
| Одновременный доступ к дискам через оба установленных SAS-модуля ввода-вывода | Да |
| Mini SAS HD | 8 |
| 100 Мбит Ethernet портов управления | 4 |
| Номинальная мощность, Вт | 1+1 500 Вт |
| Напряжение | 220/48В |
| Системные вентиляторы | 4 шт. (при двух установленных SAS-модулях ввода-вывода) |
| Горячая замена модулей питания | Да |
| Размеры, мм | 496×87,5×497 |
| Монтажный размер, U | 2 |
| Масса, кг | 14 |
| Эксплуатационные параметры | Температура +5...35°C, Давление 630...800 мм рт ст |
| Веб-интерфейс управления (диагностика состояния, перезапуск шасси) | Да |
| Удаленный запуск шасси | Да |
