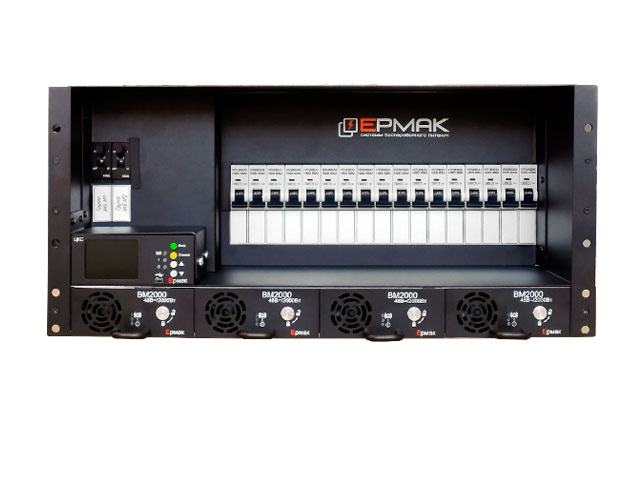

Модульная выпрямительная система Ермак 380/220-XX.ХХ-ХХХХ
Модульная выпрямительная система Ермак 380/220-XX.ХХ-ХХХХ
Модульная выпрямительная система Ермак – это компактная система постоянного тока напряжением 24/48/60/220В, с возможностью масштабирования, горячей замены силовых модулей мощностью от 2 до 192 кВт, с модулями ВМ2000 и от 3 до 288 кВт, с модулями ВМ3000, при питании от трехфазной/однофазной сети переменного тока напряжением 380В/220В, 50Гц.
Цена по запросу
Характеристики модульной выпрямительной системы Ермак
| Общие параметры | ЕРМАК 380/220-XX.ХХ-ХХХХ |
| Номинальное выходное постоянное напряжение | 24/48/60/220 В |
| Максимальная выходная мощность при номинальном выходном напряжении |
от 1.8 до 172, кВт (кратно 1,8 кВт) Uвых = 24В от 2 до 192 кВт (кратно 2 кВт) Uвых = 48/60/220В, от 3 до 288 кВт (кратно 3 кВт) Uвых = 48 |
| Применяемый выпрямитель | ВМ2000/24, ВМ2000/48, ВМ2000/220 ВМ2000/60, ВМ3000/48 соответственно |
| Количество выпрямителей | от 1 до 96 шт |
| Точность установки выходного постоянного напряжения | 0,5% от Uвых |
| Уровень пульсаций выходного напряжения при 90% нагрузке от номинальной мощности СБП в полосе частот до 20МГц | 250 мВ, не более |
| Напряжение питания СБП | от 320 до 475 В/от 185 до 275 В (диапазон обеспечивающий заявленные характеристики) |
| Частота напряжения питания СБП | 0 Гц, от 44 до 66 Гц |
| Максимальный ток питания СБП | 12,5/19,2 х N (N - количество установленных соответствующих модулей ВМ2000/ВМ300), А |
| Коэффициент мощности СБП | более 0,99 |
| КПД системы | 94%, не более |
| Количество модулей ВИМ от 1 до 96 шт | от 1 до 96 шт |
| Внешние интерфейсы | SNMP/ Еthernet |
| Количество подключаемых групп АКБ к СБП * | 12 |
| Частота напряжения питания СБП | от 44 до 66 Гц |
| Максимальный ток питания СБП | 11,5 х N (N - количество установленных модулей ВИМ), А. |
| Коэффициент мощности СБП | более 0.99 |
| КПД | 94% |
| Внешние интерфейсы | SNMP/ Ethernet |
| Количество подключаемых групп АКБ к СБП | до 12 |
| Панель распределения постоянного напряжения | Определяется при заказе |
| Встроенный вводной АВР | Определяется при заказе |
| Диапазон допустимых температур окружающего воздуха при эксплуатации СБП | от +1 до +40˚C |
| Влажность воздуха при эксплуатации СБП | от 5 до 95% при +25°С без образования конденсата |
| Высота над уровнем моря | до 2000м |
