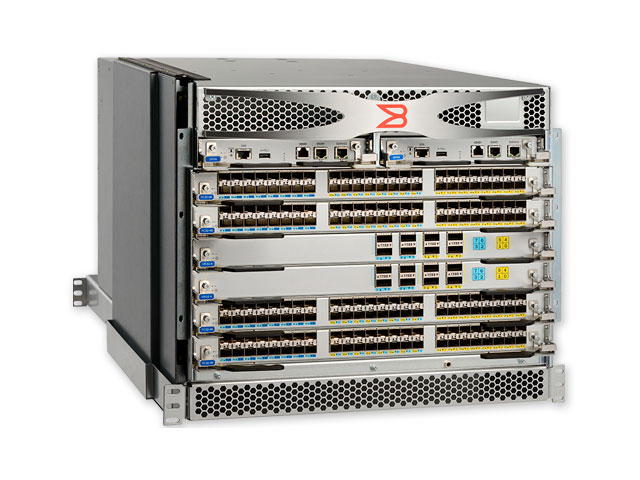

Платформа Brocade X6-4 FC
Платформа Brocade X6-4 FC
Brocade X6-4 FC - обеспечивает беспрецедентную производительность и надежность для современных центров обработки данных. Наслаждайтесь обновленной стабильностью, автоматизацией и гибкостью, поддерживающей прорывную производительность приложений и готовность к будущему с поддержкой Gen 7 Fibre Channel.
Цена по запросу
Технические характеристики Brocade X6-4 FC
| Архитектура систем | |
| Шасси |
Одно шасси: Brocade X6-8 обеспечивает до 384 портов 32 Гбит/с или эквивалент 512 портов с портами UltraScale ICL 128 Гбит/с (4×32 Гбит/с) (32 Гбит/с×4 порта QSFP). Brocade X6-4 обеспечивает до 192 портов 32 Гбит/с или эквивалент 256 портов с 16 портами UltraScale ICL. Каждый из них обеспечивает поддержку (E, F, D, M, SIM, AE и EX) портов Fibre Channel с использованием 48-портовых блейд-модулей Fibre Channel 32 Гбит/с. |
| Процессор управления | Резервные (активные/резервные) процессорные модули управления |
| Масштабируемость | Полная коммутационная архитектура из 239 коммутаторов |
| Сертифицированный максимум | 6000 активных устройств на коммутатор; 56 коммутаторов, 19 переходов в фабриках Brocade Fabric OS (FOS); более крупные ткани сертифицированы по мере необходимости |
| Блейды Fibre Channel | Блейд-порт Brocade FC32-48 обеспечивает 48 портов Fibre Channel 6-го поколения со скоростью 32 Гбит/с. |
| Блэйд-расширение | Brocade SX6 Extension Blade обеспечивает расширение Fibre Channel (16 портов Fibre Channel 32 Гбит/с) и расширение IP по IP-сетям (16 портов 1/10 GbE и 2 порта 40 GbE). |
| Производительность |
Fibre Channel
|
| ISL-транкинг |
Транкинг на основе кадров с поддержкой до восьми портов 32 Гбит/с на каждый ISL-транк; до 256 Гбит/с на магистраль ISL. Балансировка нагрузки между ISL на основе Exchange с DPS, включенным в Brocade FOS |
| Транк UltraScale ICL |
Соединение шасси с шасси через разъемы на плате Core Routing (CR) Можно настроить следующие максимальные QSFP на магистраль в зависимости от типа блейда, подключающегося:
|
| Мультишасси с портами UltraScale ICL | До 4608 неблокируемых портов Fibre Channel 32 Гбит/с; Порты UtraScale ICL (32 для 8-слотового шасси или 16 для 4-слотового шасси, оптический QSFP) позволяют подключать до девяти шасси в полноячеистой топологии или до 12 шасси в топологии ядро-периферия. |
| Пропускная способность UltraScale ICL |
Brocade X6-8: 4,096 Тбит/с; 32 порта UltraScale ICL эквивалентны 128 портам 32 Гбит/с. Каждый порт UltraScale ICL обеспечивает пропускную способность 128 Гбит/с по каналу QSFP (32 Гбит/с × 4). Brocade X6-4: 2,048 Тбит/с; 16 портов UltraScale ICL эквивалентны 64 портам 32 Гбит/с. Каждый порт UltraScale ICL обеспечивает пропускную способность 128 Гбит/с по каналу QSFP (32 Гбит/с × 4). Обе модели: транкинг на основе кадров включен между четырьмя ICL UltraScale. DPS распределяет обмены по всем магистральным каналам. |
| Пропускная способность шасси |
Brocade X6-8: 12,2 Тбит/с на шасси (384 порта × 32 Гбит/с) скорость передачи данных + 4,096 Тбит/с пропускная способность UltraScale ICL (32×128 Гбит/с) Brocade X6-4: 6,1 Тбит/с на шасси (192 порта × 32 Гбит/с) скорость передачи данных + 2,048 Тбит/с пропускная способность UltraScale ICL (16×128 Гбит/с) |
| Пропускная способность слота | 1536 Гбит/с (линейная скорость) |
| Задержка переключения |
Блейд-сервер Brocade FC32-48 на скорости Gen 6 32 Гбит/с: <900 нс (включая FEC); локальная коммутация между любыми портами и 2,7 мкс между лезвиями на скорости 32 Гбит/с, сквозная маршрутизация Блейд-сервер Brocade SX6, от Fibre Channel к Fibre Channel: <900 нс (включая FEC) и 2,7 мкс от любого порта к любому порту на скорости 32 Гбит/с, сквозная маршрутизация |
| Максимальный размер кадра | 2112 байт полезной нагрузки |
| Буферы кадров | 15 000 за переключение ASIC |
| Классы обслуживания | Класс 2, Класс 3, Класс F (межкоммутаторные кадры) |
| Типы портов Fibre Channel |
Блейд-порт Brocade FC32-48: F_Port, E_Port, EX_Port, M_Port, SIM и D_Port Блейд-расширитель Brocade SX6: F_Port, E_Port и EX_Port на FC и VE_Port на GbE ПРИМЕЧАНИЕ. Самообнаружение основано на типе коммутатора (U_Port) с дополнительным управлением типа порта. |
| Типы трафика данных | Коммутаторы Fabric с поддержкой одноадресной, многоадресной (255 групп) и широковещательной рассылки |
| Типы носителей |
Блейд-порт Brocade FC32-48: поддерживает горячее подключение Brocade Fibre Channel SFP+ на 32 Гбит/с SWL/LWL и SFP+ на 16 Гбит/с SWL/LWL/ELWL, 10 Гбит/с SWL/LWL SFP Brocade SX6 Extension Blade: поддерживает горячее подключение Brocade Fibre Channel SFP28 со скоростью 32 Гбит/с SWL/LWL; SFP+ на 16 Гбит/с SWL/LWL/ELWL; SFP на 10 Гбит/с FC SWL/LWL и Ethernet SFP+ на 1 GbE для меди, 1 GbE 1000BASE-SX/LX/CWDM, SFP+ на 10 GbE SR/LR; SFP+ на 10 GbE настраиваемый DWDM 80 км и QSFP на 40 GbE SR4/LR4/ER4. Блейд-серверы Core Routing (CR), Brocade CR32-4 и CR32-8: поддержка Brocade Fibre Channel QSFP с возможностью «горячей» замены со скоростью 4×32 Гбит/с SWL, 4×16 Гбит/с SWL и 4×16 Гбит/с QSFP на 2 км для соединений ICL |
| USB | Один USB-порт на процессор управления для загрузки встроенного ПО, поддержки сохранения и загрузки или загрузки конфигурации |
| Fabric services | Адаптивная сеть (изоляция трафика, QoS); восстановление кредита BB; Расширенное зонирование Brocade (зонирование по умолчанию, зонирование портов/WWN, одноранговое зонирование, целевое зонирование, широковещательное зонирование); динамический выбор пути (DPS); расширенные ткани; ФДМИ; КУБОК ФИКОН; Видение потока; перенаправление кадров; ФСПФ; ИПФК; ISL-транкинг; Сервер управления; Набор политик мониторинга и оповещения (MAPS); транкинг N_Port; НПВ; НТП v3; Портовое ограждение; Уведомление об изменении состояния регистрации (RSCN); Служба надежной фиксации (RCS); Простой сервер имен |
| Расширение | Поддерживает устройства DWDM, CWDM и FC-SONET; Fibre Channel, сжатие на лету (Brocade LZO) и шифрование (AES-GCM-256); восстановление кредита BB; FCIP, расширение IP, адаптивное ограничение скорости (ARL), сжатие данных, быстрая запись, конвейерная обработка ленты для чтения/записи, QoS |
| FICON | каскадирование FICON; поддержка без потерь DLS; КУБОК ФИКОН; Усовершенствованный ускоритель для FICON (IBM z/OS Global Mirror и ленточная конвейерная обработка чтения/записи) |
| Системные компоненты | |
| Порты Fibre Channel |
Brocade X6-8: до 384 портов 32 Гбит/с, универсальных (E_Port, F_Port, EX_Port, M_Port, D_Port, порт SIM, FICON) Brocade X6-4: до 192 портов 32 Гбит/с, универсальных (F_Port, E_Port, EX_Port, M_Port, D_Port, порт SIM, FICON) |
| Классы обслуживания | Класс 2, Класс 3, Класс F (межкоммутаторные кадры) |
| Протокол оптоволоконного канала ANSI | FC-PH (стандарт физического и сигнального интерфейса Fibre Channel) |
| Fabric initialization | Соответствует FC-SW 5.0 |
| Задержка между портами |
Локальное переключение: 900 нс От лезвия к лезвию: 2,7 мкс |
| Коммутационная способность | Совокупная коммутационная способность 13,5 миллиардов кадров в секунду (для кадров класса 2, класса 3 и класса F для 384-портового шасси) |
| Высокая доступность | |
| Архитектура | Неблокируемая общая память; пассивная объединительная плата; резервный процессор активного/пассивного управления; резервные модули переключения «активное/активное ядро»; резервные карты WWN |
| Мощность шасси |
Brocade X6-8:
|
| Охлаждение |
Brocade X6-8:
|
| Воздушный поток | Доступны варианты от впуска не по левому борту к выпуску по левому борту или забора со стороны левого борта к выхлопу не по левому борту. |
| Доступность решения | Предназначен для обеспечения 99,999% времени безотказной работы; резервные блоки питания с возможностью «горячей» замены, вентиляторы, карты WWN, процессоры, коммутация ядра, блейд-модули портов и оптика; онлайн-диагностика; непрерывная загрузка и активация прошивки |
| Управление | |
| Управление | HTTP, SNMP v1/v3 (FE MIB, FC MIB управления), SSH; Аудит, системный журнал; Brocade Advanced Web Tools, Brocade Network Advisor SAN Enterprise или Brocade Network Advisor SAN Professional Plus; Интерфейс командной строки (CLI); SMI-S совместимый; REST API; пробные лицензии на дополнительные возможности |
| Безопасность | DH-CHAP (между коммутаторами и конечными устройствами), аутентификация коммутатора FCAP, совместимость с FIPS 140-2 L2, HTTPS, IPsec, IP-фильтрация, LDAP с IPv6, OpenLDAP, привязка портов, RADIUS, определяемый пользователем контроль доступа на основе ролей (RBAC) , Безопасное копирование (SCP), Безопасный RPC, SFTP, SSH v2, SSL, Привязка коммутатора, TACACS+, Доверенный коммутатор |
| Доступ к управлению | 10/100/1000 Ethernet (RJ-45) на процессор управления, внутриполосный через Fibre Channel; последовательный порт (RJ-45) и один USB на модуль управляющего процессора; DHCP/DHCPv6; интеграция с вызовом на дом через Brocade Network Advisor |
| Диагностика | IO Insight для мониторинга ввода-вывода; Диагностика оптики и кабеля ClearLink, включая электрическую/оптическую петлю, трафик/задержку/расстояние канала; встроенный генератор потока; POST и встроенная онлайн-/офлайн-диагностика, включая мониторинг окружающей среды, FCping и Pathinfo (FC traceroute), зеркалирование потока, средство просмотра кадров, перезапуск демона без прерывания работы, мониторинг состояния оптики, мониторинг питания, ведение журнала RAStrace и обнаружение непрерывной перезагрузки (RRD) |
| Физические параметры | |
| Корпус |
Brocade X6-8 12 слотов для блейд-модулей: шасси для монтажа в стойку 14U; комплекты направляющих от 27 до 31 дюйма и 22 дюйма для стойки с четырьмя опорами; комплект среднего крепления для двухопорной стойки Слоты Brocade X6-4 для 8 блейд-модулей: шасси высотой 8U для монтажа в стойку; рейка от 27 до 31 дюйма, рейка от 18 до 24 дюймов и комплекты для монтажа в стойку для отвода воздушного потока для стойки с четырьмя опорами; комплект среднего крепления для двухопорной стойки |
| Монтаж | Монтаж в стойку в стандартном 19-дюймовом шкафу EIA |
| Размер |
Brocade X6-8
|
| Окружающая среда | |
| Температура |
Рабочая: от 0°C до 40°C (от 32°F до 104°F) В нерабочем состоянии: от –25°C до 70°C (от –13°F до 158°F) |
| Влажность |
Влажность при эксплуатации: относительная влажность от 5% до 93% без конденсации при 40°C (104°F) с максимальным градиентом 10% в час Влажность при хранении: относительная влажность от 10% до 93% без конденсации при 70°C (158°F) |
| Высота | До 3000 метров (9842 фута) |
| Ударная нагрузка |
В рабочем состоянии: 10 г, 11 мс, полусинусоида В нерабочем состоянии: 20 г, 11 мс, полусинусоида |
| Вибрация |
При работе: от 5 Гц до 10 Гц при +5 дБ/октаву; от 10 Гц до 200 Гц при 0,0005 Grms; от 200 Гц до 500 Гц при –5 дБ/окт; шкала 0,05 г В нерабочем состоянии: от 3 Гц до 10 Гц при +5 дБ/октаву; от 10 Гц до 200 Гц при 0,0065 Grms; от 200 Гц до 500 Гц при –5 дБ/окт; шкала 1,12 г |
| Рассеивание тепла |
Brocade X6-8
|
| Мощность | |
| Поддерживаемый диапазон мощности |
Входное напряжение
|
| Пусковой ток | 35 ампер максимум, пик |
| Частота | от 50 Гц до 60 Гц (номинально: от 50 Гц до 60 Гц) |
